【電梯干貨】電梯主要部件的維修保養說明

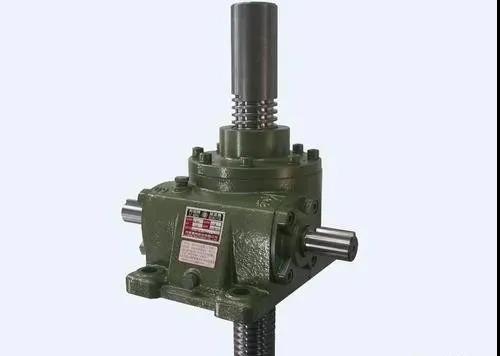

01減速器

(1)運轉時應平穩無振動。

(2)箱蓋、窺視孔、軸承蓋等與箱體連接應緊密、不漏油。蝸桿伸出端滲油應不超過150cm /h。

(3)蝸輪軸上的滾動軸承或滑動軸承，應經常保持軸承潤滑良好。對新安裝的電梯，在半年內經常檢查油封潤滑油油質。如有雜質立即更換，對使用率較低的電梯，可根據潤滑油的黏度及雜質的情況確定更換時間。

(4)軸承的溫升應不高于60K，最高油溫不高于85℃。

(5)當滾動軸承產生不均勻的噪聲、敲擊聲或溫度太高時，應及時檢查和清潔或更換。

(6)箱體、軸承座、電動機與底盤連接螺栓等應該經常檢查、緊固，無松動現象。

(7)檢修時，如需拆卸零件，必須將轎廂在頂層用鋼絲繩吊起，對重在底坑用木楞撐住，將曳引繩從曳引輪上摘下。

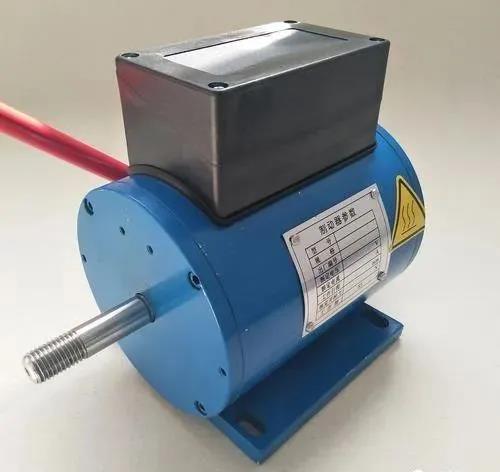

02制動器

制動臂動作應靈活可靠，電磁銜鐵動作可靠，銷軸處用N46機油潤滑，閘瓦制動帶工作表面清潔，如濺入油污應擦凈。

(1)線圈的溫升應不高于60K，最高油溫不高于85℃。接線螺栓處應無松動現象，絕緣良好。

(2)制動時兩側閘瓦應緊密均勻地貼合在制動輪的工作表面上，松閘時兩側閘瓦應同時離開制動輪表面，制動帶與制動輪的間隙最大不能超過0.7mm。

(3)當制動帶磨損致使與制動輪間隙增大，影響制動性能和擊聲時，應調整電磁銜鐵與閘瓦臂連接螺母。當制動磨損1/4或鉚釘露出表面時，制動帶應更換。調整制動彈簧力，在保證安全可靠的原則下來滿足平層準確和舒適感。

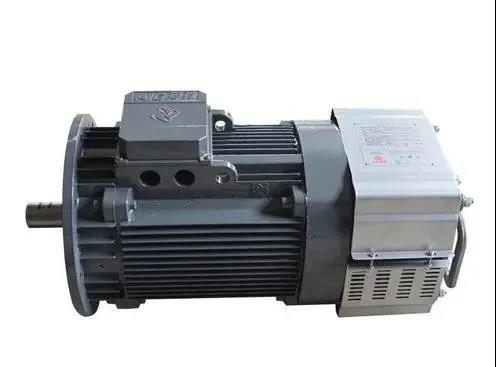

03曳引電動機

(1)應經常保持清潔，水或污油不得侵入電動機內部，每月用風箱吹凈電動機內部和引出線的灰塵。

(2)當滾動軸承有異聲或噪聲，則應更換軸承。

(3)電動機的連接螺栓應緊固。

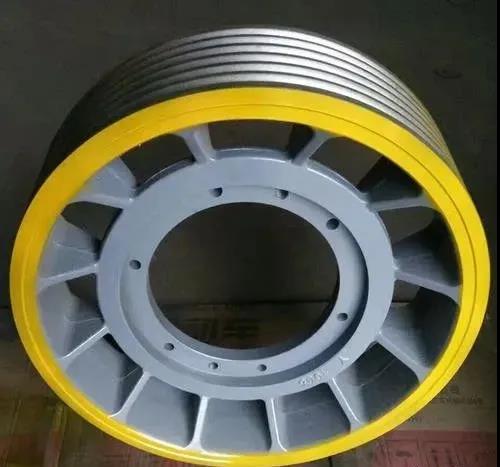

04曳引輪

(1)當各繩槽磨損下陷不一致，相差曳引繩直徑的1/10，或嚴重凹凸不平麻花狀而影響使用時，應更換。

(2)當曳引繩索與繩槽底的間隙小于等于1mm時，繩槽應更換。

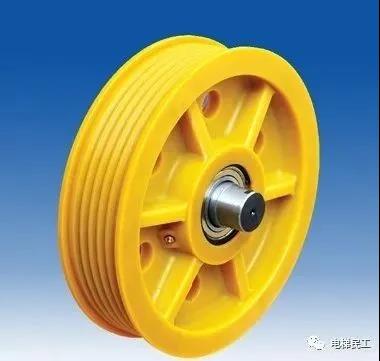

05導向輪、復繞輪和反繩輪

滾動軸承使用鋰基潤滑脂潤滑，1200h加注一次，當繩槽磨損影響使用時，應予以更換。

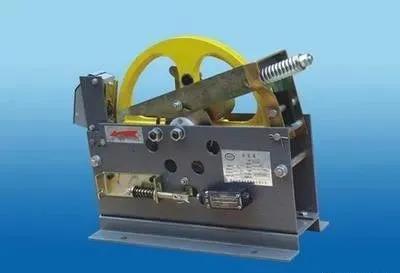

06限速器

(1)張緊裝置的張力輪轉動靈活，轉動銷部分應每周注油一次，每年清潔一次。

(2)限速器繩索伸長到超出規定范圍而切斷控制回路時，應截短或更換新繩。

(3)經常檢查夾繩鉗口處，并清除異物，以保證動作可靠。

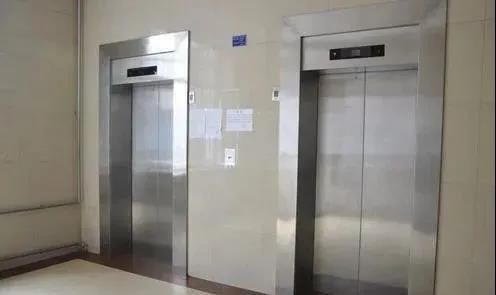

07轎廂門和自動門機

(1)當?shù)蹰T輪磨損使門扇下墜，其下端面與地坎間的間隙如小于1mm時，應調整間隙為2mm-5mm。

(2)經常檢查調整吊門滾輪上的偏心擋輪與導軌下端面間的間隙不大于0.5。

(3)對設有自動門機的轎廂門，應調整轎門距，開、關門行程100mm時，應慢速運行，以防止撞擊聲。

(4)門導軌應經常擦拭清潔，使門輕快靈活、運行平穩，門導靴工作面磨損影響使用時，應及時更換。

(5)電梯因故障中途停在靠近層站的地方，轎廂門能在轎廂用手扒開力應為不大于300N。

(6)自動門機如是直流電動機，每季度檢查一次，如碳刷磨損嚴重應予以更換，并清除電動機內碳屑，在軸承處加注鋰基潤滑脂。

(7)自動門機的傳動皮帶，因伸長而引起張力降低，影響開、關門的性能時，可調整傳動皮帶適當?shù)膹埦o力。

(8)安全觸板的動作應靈敏可靠，其碰撞力應小于5N。若是光幕保護，必須經常保持光幕表面清潔和動作可靠。

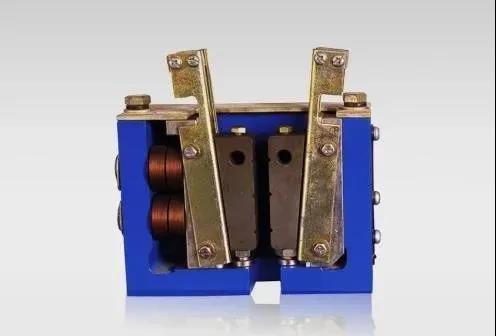

08安全鉗

(1)經常檢查轉動連桿部分，應靈活無卡死現象。每月在旋轉部位注人機械油潤滑，鍥塊的滾、滑動部分動作應靈活可靠，并涂以潤滑脂潤滑防銹。

(2)每季度檢查非自動復位的安全聯動開關和可靠性，當安全鉗起作用時，即切斷控制回路，迫使電梯停止運行。

(3)每季度用塞尺檢查鍥塊與導軌工作面的間隙應為1.5mm~2mm，且個間隙值應相近似。

09導軌

(1)用滾輪導靴的導軌的工作面上，必須擦凈潤滑劑，對有自動潤滑裝置的導軌，每周對該裝置應按油位線所示，加注N46機械油。

(2)當導軌工作面由于安全鉗制動而造成損傷或毛糙時，應及時修光。

(3)每年應詳細檢查導軌連接板和導軌撐架的連接是否緊固，并旋緊全部導軌壓板的螺栓。

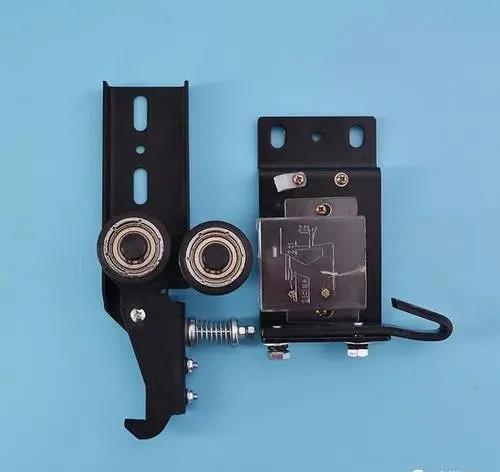

10層門與門鎖

(1)層門的導軌、吊門滾輪、門導靴、門扇的牽引阻力、門扇下距地坎間的間隙等，按《轎廂門和自動門機構有關要求》調整。

(2)層門的聯動牽引裝置應經常檢查，如發現松弛，應及時調整。

(3)經常檢查各層廳門，在廳門外不能用手將廳門扒開。

(4)經常檢查并調整強迫開關裝置，在用手扒開縫時，應使廳門自動閉合嚴密。

(5)每月應檢查門鎖的導電片觸頭當有虛接和假接現象，觸頭的彈片壓力能否自動復位，鉚接、焊接、膠合處應無松動現象，鎖鉤臂及滾輪應能靈活轉動，軸承處加注鋰基潤滑脂，每年應清洗一次。

11懸掛裝置

1)曳引鋼絲繩,限速器鋼絲繩

(1)曳引繩頭組合應安全可靠，且每個繩頭均應裝有雙螺母和開口銷。

(2)每根曳引繩受力應相近，其偏差不大于5%。

(3)曳引繩如有打滑現象，電梯應停用檢修。

(4)鋼絲繩應無機械損傷，當鋼絲繩有下列情況之一者應予以報廢。

①鋼絲繩出現斷股。

②鋼絲單絲磨損或腐蝕造成實際直徑90%時。

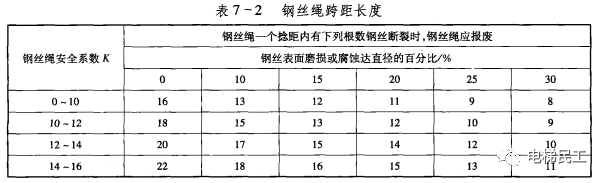

③鋼絲繩的一個絞絲跨距長度(即一個捻距)中達到表7-2中規定的斷絲根數時應報廢。

2)補償裝置

(1)補償鏈長度應適當，鏈的最低點至底坑平面的距離不大于200mm。

(2)補償鏈與轎廂以及對重處的連接應可靠，安全鉤應完好。

(3)補償繩受力應均勻，張緊裝置轉動部分應靈活，張緊裝置上下移動應適當，斷繩開關應可靠有效。

12緩沖器

(1)油壓緩沖器用油。凝固點應在-10℃以下，黏度指標應在75%以上，油號按表7-3選用，油面高度應經常保持在最低油位以上。

(2)每兩個月檢查油壓緩沖器的油位及泄露情況，及時補充油至油位。所有螺栓應緊固，柱塞外圓露出的表面應用汽油清洗，并涂抹防銹油(也可涂抹緩沖器油)。

(3)柱塞復位實驗每年應進行一次，緩沖器以低速壓到全壓縮位置，以開始放開一瞬間起計算，到柱塞回復到自由高度位置止，所需時間應小于120s。

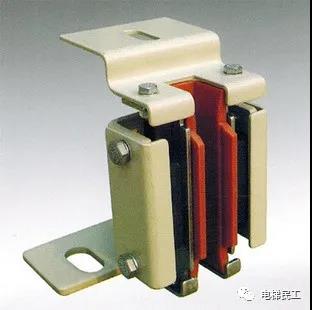

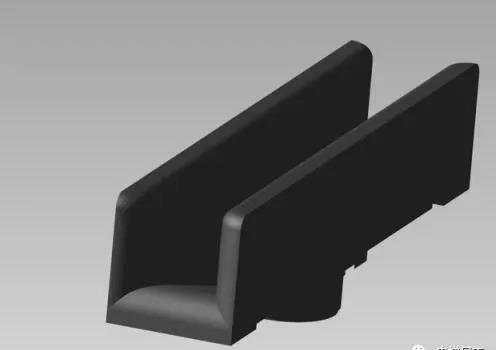

13導靴

(1)導靴座應緊固，不能有松動，并保持潤滑。

(2)導靴襯側面磨損量不得超過其厚度的25%(按雙面計算)。

(3)滑動導靴應保證對導軌的壓緊力，同時應調整彈簧使其壓緊。

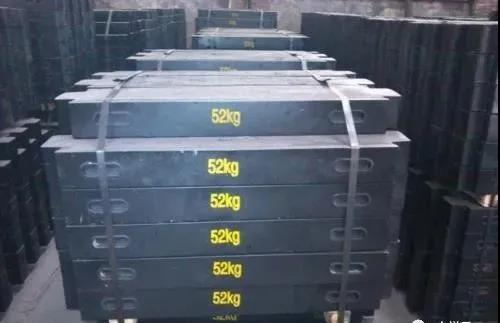

14對重裝置

(1)對重導靴襯側面磨損量不超過其厚度的30% (按雙面計算)。

(2)對重導靴應緊固，壓對重鐵壓塊應可靠。若有對重輪時，應靈活并保持潤滑，其擋繩裝置應有效可靠。

15電氣設備

(1)安全保護開關應靈活可靠。每月檢查一次，拭去表面油垢，核實觸頭接觸的可靠性。彈性觸頭的壓力與壓縮裕度，消除觸頭表面的積垢，燒蝕地方應銼平滑，嚴重時應予以更換。轉動和磨擦部分可用潤滑脂潤滑。

(2)極限開關應靈活可靠。每年進行一次越程檢查，看能否可靠斷開電源，迫使電梯停止運行，其運行和磨擦部分可用潤滑脂潤滑。

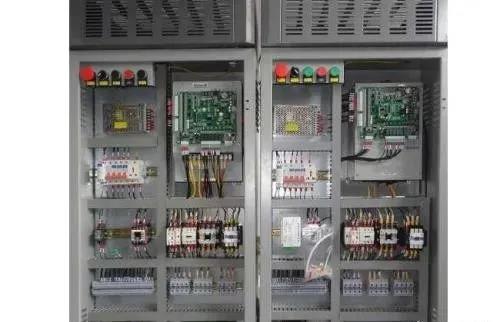

(3)控制柜。

①斷開驅動電動機的電源，檢查控制柜工作的正確性。

②經常檢查、消除接觸器、繼電器的積灰，檢查觸頭的接觸是否可靠吸合，線圈外表絕緣是否良好，以及機械連鎖裝置工作的可靠性。無顯著噪聲，動觸頭連接的導線頭處無斷裂現象，接線柱處導線接頭應堅固無松動現象。

③直流110V、交流220V、三相交流380V的主電路，在檢查時必須分清，防止發生短路，損壞電氣元件。

④接觸器和繼電器觸頭燒蝕部分，如不影響使用性能時，不必修理。如燒傷凹凸不平很顯著時，可用組銼刀修平，再用砂布修光。

⑤更換熔斷器時，應使其熔斷電流與該回路相匹配，對一般控制回路熔斷器的額定電流與回路電源額定電流相一致，對電動機回路熔斷器的額定電流應為該電動機額定電流的2.5倍~3倍。

⑥電控系統發生故障時，應根據其現象按電氣原理圖分區、分段查找并排除。
